KRAWĘDZIARKA DO BLACH TYP KH



Urządzenie służy do krawędziowania blach pod różnym kątem wzdłuż linii narzędzi kształtujących.
Maszyna posiada wysoki standard wykonania, a rozwiązania konstrukcyjne kształtu i napędu jest najnowocześniejsze w tej kategorii maszyn.


Dane techniczne:

• Nacisk do 250 TON
• Długość gięcia do 3000 mm
• Maksymalna grubość giętej blachy - 10 mm (blacha czarna)
• Skok suportu do 100 mm
• Elektryczny przesuw zderzaka (odczyt na pulpicie)
• Elektryczne doregulowanie noża gnącego do matrycy (dostosowanie do grubości blachy )
• Matryca uniwersalna
• Stempel gnący typu "A"

UWAGA !!!
Każda krawędziarka może być wykonana zgodnie z wymogami zleceniodawcy.

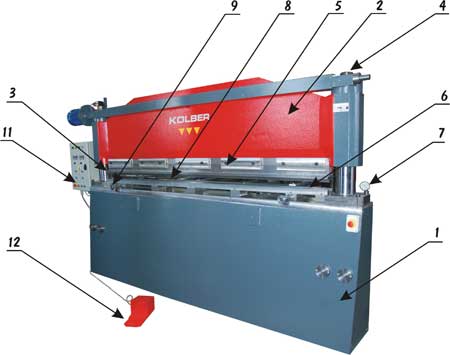

SCHEMATYCZNY RYSUNEK KRAWĘDZIARKI DO GIĘCIA BLACH, TYP KH

OPIS RYSUNKU:
1. Korpus dolny spawany z blachownic stalowych
2. Korpus górny spawany z blachownic stalowych
3. Kolumna prowadząca
4. Nakrętki regulujące luz między listwami gnącymi
5. Listwa górna gnąca (profilująca)
6. Listwa dolna gnąca (profilująca)
7. Zespół napędu hydraulicznego
8. Mechanizm zderzakowy
9. Docisk listwy profilującej
10. Śruby mocujące listwę górną
11.Skrzynka sterująca z licznikami elektronicznymi
12.Pedał sterujący
